主要技術參數
| 參數表 | |||
| ES36 | ES30 | ||
| 床身上最大回轉直徑 | mm | Φ380 | Φ320 |
| 過拖板最大回轉直徑 | mm | Φ180 | Φ140 |
| 最大Z向行程 | mm | 360 | 280 |
| 最大X向行程 | mm | 580 | 480 |
| 快速移動速度 | m/min | X:18 Z:30 | X:18 Z:30 |
| 主軸通孔直徑 | mm | Φ48 | Φ48 |
| 主軸電機功率 | kw | 4.0變頻（可選配5.5） | 4.0變頻 |
| 主軸轉速 | rpm | 3000 | 3000 |
| 刀桿截面積 | mm | 20*20 | 20*20 |
| X向、Z向電機扭矩 | nm | X:6 Z:6 | X:4 Z:4 |
| X向、Z向電機聯接方式 | 直聯 | 直聯 | |
| X向、Z向絲桿規格 | X:2506 Z:3210 | X:2006 Z:2510 | |
| X向、Z向滾珠線軌規格 | X:25 Z:30 | X:20 Z:25 | |
| 彈簧夾頭規格 | Φ56夾頭/M48拉管 | Φ56夾頭/M48拉管 | |
| 卡盤規格（選配） | mm | Φ200/Φ160 | Φ160/Φ125 |
| 尾座套筒錐度 | mt | ||
| 重復定位精度 | mm | 0.003 | 0.003 |
| 定位精度（機床精度） | mm | 0.01 | 0.01 |
| 冷卻水泵功率 | W | 90 | 90 |
| 機床重量 | kg | ≈1500 | ≈1200 |
| 機床外形尺寸（長*寬*高） | mm | ≈1820*1175*1600 | ≈1800*1085*1600 |
主要配置
| 主要配置 |
| 北京凱恩帝總線絕對值伺服系統（或選用臺灣新代） |
| 樹脂砂鑄件（國產） |
| 主軸（國產或選用臺灣） |
| 滾珠絲桿（國產或選用臺灣） |
| 自動潤滑系統（國產） |
| 絲桿專用軸承（進口） |
| 直線導軌（臺灣） |
| 氣動夾緊（或選用液壓夾緊及卡盤夾緊） |
| 四工位電動刀架+排刀架 |
| 主電機（國產四極電機） |
| 主要電器元件（施耐德） |
| 高剛性硬軌尾座（手動/氣動/液壓可選） |
| 可根據用戶需求進行各項選配 |

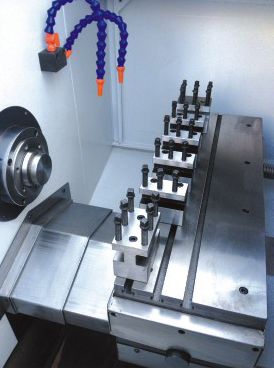

局部展示
