主要技術參數
| 參數表 | ||
| 床身上最大回轉直徑 | mm | Φ500 |
| 最大加工直徑 | mm | Φ200 |
| 最大Z向行程 | mm | 300 |
| 最大加工軸類長度（卡盤+尾座） | mm | 280以內(卡盤端面到刀塔端面距離） |
| 最大X向行程 | mm | 750 |
| 最大Y向行程 | mm | 220 |
| 最大速度 | m/min | X:24 Z:24 Y:18 |
| 主軸通孔直徑 | mm | Φ48 |
| 主軸單元鼻端形式 | A2-5 | |
| 中空液壓回轉油缸 | 536（可通Φ36以內棒料） | |
| 主軸電機功率 | kw | 5.5伺服電機 |
| 主軸轉速 | rpm | 5000 |
| 動力刀塔型號 | 63-12T（8工位）/6132四工位電動刀架 | |
| 外圓刀方尺寸 | mm | 20*20 |
| 鏜孔刀桿尺寸 | mm | Φ25 |
| 動力刀座規格 | ||
| 端面刀座數量 | 個 | 2 |
| 鏜孔刀座數量 | 個 | 2 |
| BMT55動力刀座 | 個 | |
| X向、Z向、Y向、刀塔電機扭矩 | nm | 10NB 10N 7.5NB |
| X向、Z向電機聯接方式 | 直聯 | |
| Y向電機聯接方式 | 同步帶 | |
| X向、Z向、Y向絲桿規格 | X:3210 Z:4010 Y:2506 | |
| X向、Z向、Y向滾柱線軌規格 | X:35 Z:35 Y:25（滾柱） | |
| 尾座套筒最大行程 | mm | |
| 尾座套筒直徑 | mm | |
| 尾座套筒內孔錐度 | mt | |
| 重復定位精度 | mm | 0.003 |
| 定位精度（機床精度） | mm | 0.01 |
| 卡盤規格 | mm | Φ160(6寸)（選配） |
| 冷卻水泵功率 | w | 450高壓離心泵 |
| 機床重量 | kg | ≈2000 |
| 機床外形尺寸（長*寬*高） | mm | ≈1900*1700*1900 |
主要配置
| 主要配置 | ||
| 項目 | 品牌 | 產地 |
| 數控系統 | 新代22TB | 臺灣 |
| 總線伺服驅動器 | 新代原裝 | 臺灣 |
| X、Z、Y、B軸絕對值伺服電機 | 新代原裝 | 臺灣 |
| 伺服主電機（含磁環編碼器） | 新代原裝 | 臺灣 |
| A2-6主軸單元(4500轉) | SKF軸承 | 瑞典 |
| 線軌 | 銀泰 | 臺灣 |
| 滾珠絲桿（C3級） | 銀泰 | 臺灣 |
| 絲杠軸承 | NSK/NTN | 日本 |
| 主要電器元件 | 施耐德 | 德國 |
| 852中空回轉油缸 | 倍得福 | 國產 |
| 8寸中空液壓三爪卡盤 | 倍得福 | 國產 |
| 2千瓦臺灣花鍵泵液壓站 | 精盾特制 | 國產 |
| 冷卻水泵450W | 諾克 | 臺資 |
| 自動潤滑泵（齒輪泵） | 勝祥 | 臺資 |
| 內防護罩 | 中部/鴻旺 | 臺資 |
| 絲桿聯軸器 | 弘旺 | 臺灣 |
| Y軸升降80-12T動力刀塔 | 聯諅 | 臺灣 |
| 動力刀塔輸出電機和驅動 | 新代原裝 | 臺灣 |
| 熱交換器 | 精沃 | 國產 |
| 手持式手輪 | 哲宏 | 國產 |
| 腳踏開關 | 天德 | 臺灣 |
| 開關電源 | 明緯 | 臺灣 |
| 按鈕 | 賀電 | 臺灣 |
| 液壓碟剎 | 東培 | 臺灣 |

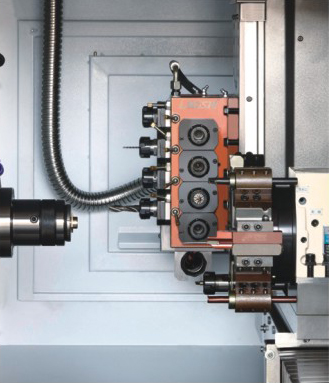

局部展示
