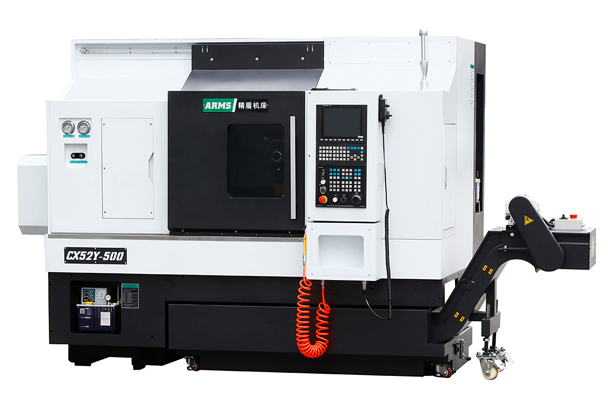

主要技術參數
| 參數表 | ||
| 床身上最大回轉直徑 | mm | Φ600 |
| 最大加工直徑 | mm | Φ200 |
| 最大Z向行程 | mm | 500 |
| 最大加工軸類長度（卡盤+尾座） | mm | 450以內(卡盤端面到刀塔端面距離） |
| 最大X向行程 | mm | 150（半徑值） |
| 最大Y向行程 | mm | 100(±50） |
| 最大速度 | m/min | X:30 Z:30 Y:30 |
| 主軸通孔直徑 | mm | Φ66(選配Φ79） |
| 主軸單元鼻端形式 | A2-6 | |
| 中空液壓回轉油缸 | 852（可通Φ52以內棒料） | |
| 主軸電機功率 | kw | 7.5/11伺服電機 |
| 主軸轉速 | rpm | 4500 |
| 動力刀塔型號 | 80-12T | |
| 外圓刀方尺寸 | mm | 25*25 |
| 鏜孔刀桿尺寸 | mm | Φ32 |
| 動力刀座規格 | BMT55 | |
| 端面刀座數量 | 個 | 3 |
| 鏜孔刀座數量 | 個 | 3 |
| BMT55動力刀座 | 個 | 4（90度2個、0度2個） |
| X向、Z向、Y向、B向、刀塔電機扭矩 | nm | 11NB 11N 11NB 8N 15N |
| X向、Z向電機聯接方式 | 直聯 | |
| Y向電機聯接方式 | 同步帶 | |
| X向、Z向、Y向、B向絲桿規格 | X:3210 Z:4010 Y:4010 B:3210 | |
| X向、Z向、Y向、B向滾柱線軌規格 | X:35 Z:45 Y:35 B:30 | |
| 伺服尾座行程 | mm | 430 |
| 尾座套筒直徑 | mm | Φ70 |
| 尾座套筒內孔錐度 | mt | NO.4 |
| 重復定位精度 | mm | 0.003 |
| 定位精度（機床精度） | mm | 0.01 |
| 卡盤規格 | mm | Φ200(8寸) |
| 冷卻水泵功率 | w | 450高壓離心泵 |
| 機床重量 | kg | ≈4000 |
| 機床外形尺寸（長*寬*高） | mm | ≈2700*1880*2050(不含排屑機) |
主要配置
| 主要配置 | ||
| 項目 | 品牌 | 產地 |
| 數控系統 | 新代22TB | 臺灣 |
| 總線伺服驅動器 | 新代原裝 | 臺灣 |
| X、Z、Y、B軸絕對值伺服電機 | 新代原裝 | 臺灣 |
| 伺服主電機（含磁環編碼器） | 新代原裝 | 臺灣 |
| A2-6主軸單元(4500轉) | SKF軸承 | 瑞典 |
| 線軌 | 銀泰 | 臺灣 |
| 滾珠絲桿（C3級） | 銀泰 | 臺灣 |
| 絲杠軸承 | NSK/NTN | 日本 |
| 主要電器元件 | 施耐德 | 德國 |
| 852中空回轉油缸 | 倍得福 | 國產 |
| 8寸中空液壓三爪卡盤 | 倍得福 | 國產 |
| 2千瓦臺灣花鍵泵液壓站 | 精盾特制 | 國產 |
| 冷卻水泵450W | 諾克 | 臺資 |
| 自動潤滑泵（齒輪泵） | 勝祥 | 臺資 |
| 內防護罩 | 中部/鴻旺 | 臺資 |
| 絲桿聯軸器 | 弘旺 | 臺灣 |
| Y軸升降80-12T動力刀塔 | 聯諅 | 臺灣 |
| 動力刀塔輸出電機和驅動 | 新代原裝 | 臺灣 |
| 熱交換器 | 精沃 | 國產 |
| 手持式手輪 | 哲宏 | 國產 |
| 腳踏開關 | 天德 | 臺灣 |
| 開關電源 | 明緯 | 臺灣 |
| 按鈕 | 賀電 | 臺灣 |
| 液壓碟剎 | 東培 | 臺灣 |
局部展示
