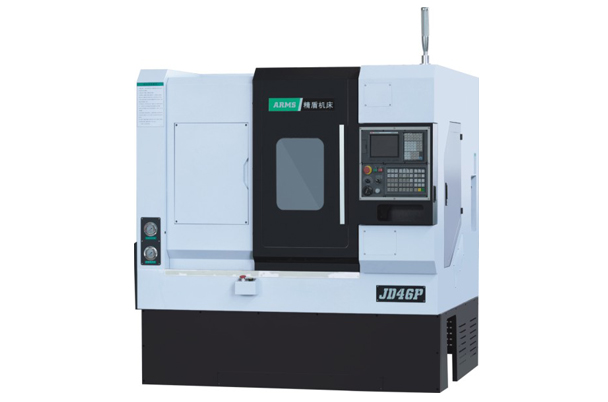

主要技術參數
| 參數表 | ||
| 床身上最大回轉直徑 | mm | Φ500 |
| 過拖板最大回轉直徑 | mm | Φ200 |
| 最大Z向行程 | mm | 400（裝好卡盤后有效行程） |
| 最大X向行程 | mm | 900 |
| 快速移動速度 | m/min | X:24 Z:24 |
| 主軸電機功率 | kw | 5.5伺服電機 |
| Φ150主軸單元（轉速） | rpm | 5000 |
| 主軸相關參數 | 鼻端A2-5、通孔Φ56、同步帶傳動 | |
| 刀桿截面積 | mm | 20*20 |
| X向、Z向電機扭矩 | nm | 10NB 10N |
| X向、Z向電機聯接方式 | 直聯 | |
| X向、Z向絲桿規格 | X:3210 Z:4010 | |
| X向、Z向滾珠線軌規格 | X:30 Z:35 | |
| 重復定位精度 | mm | 0.002 |
| 定位精度（機床精度） | mm | 0.01 |
| 彈簧筒夾規格 | Φ65夾頭、M55拉管 | |
| 卡盤規格 | mm | Φ200（8寸）\Φ160（6寸）（選配） |
| 液壓回轉油缸（中空） | 646（可通Φ46以內棒料） | |
| 冷卻水泵功率 | W | 250W |
| 機床重量 | kg | 3000 |
| 機床外形尺寸（長*寬*高） | mm | ≈2030*1850*1800 |
主要配置
| 主要配置 | ||
| 項目 | 品牌 | 產地 |
| 數控系統 | KND1000TC1I-D | 北京 |
| 總線伺服驅動器 | KND原裝 | 北京 |
| X、Z軸絕對值伺服電機 | KND原裝 | 北京 |
| 伺服主電機（5.5KW） | 阿爾法/超同步 | 深圳/北京 |
| φ150主軸單元(5000轉) | 洛研所 | 洛陽 |
| 線軌（滾柱H級） | 上銀/銀泰 | 臺灣 |
| 滾珠絲桿（P2級） | 漢江 | 國產 |
| 絲杠專用軸承 | NSK/NTN | 日本 |
| 主要電器元件 | 施耐德 | 德國 |
| 電子閥 | 亞德克 | 臺灣 |
| 646中空回轉油缸配彈簧夾頭 | 倍得福 | 國產 |
| 排刀架 | 精盾 | 浙江 |
| 臺灣花鍵泵液壓站 | 精盾 | 浙江 |
| 冷卻水泵 | 220W | 國產 |
| 自動潤滑泵 | 齒輪泵 | 國產 |
局部展示
